Descriere

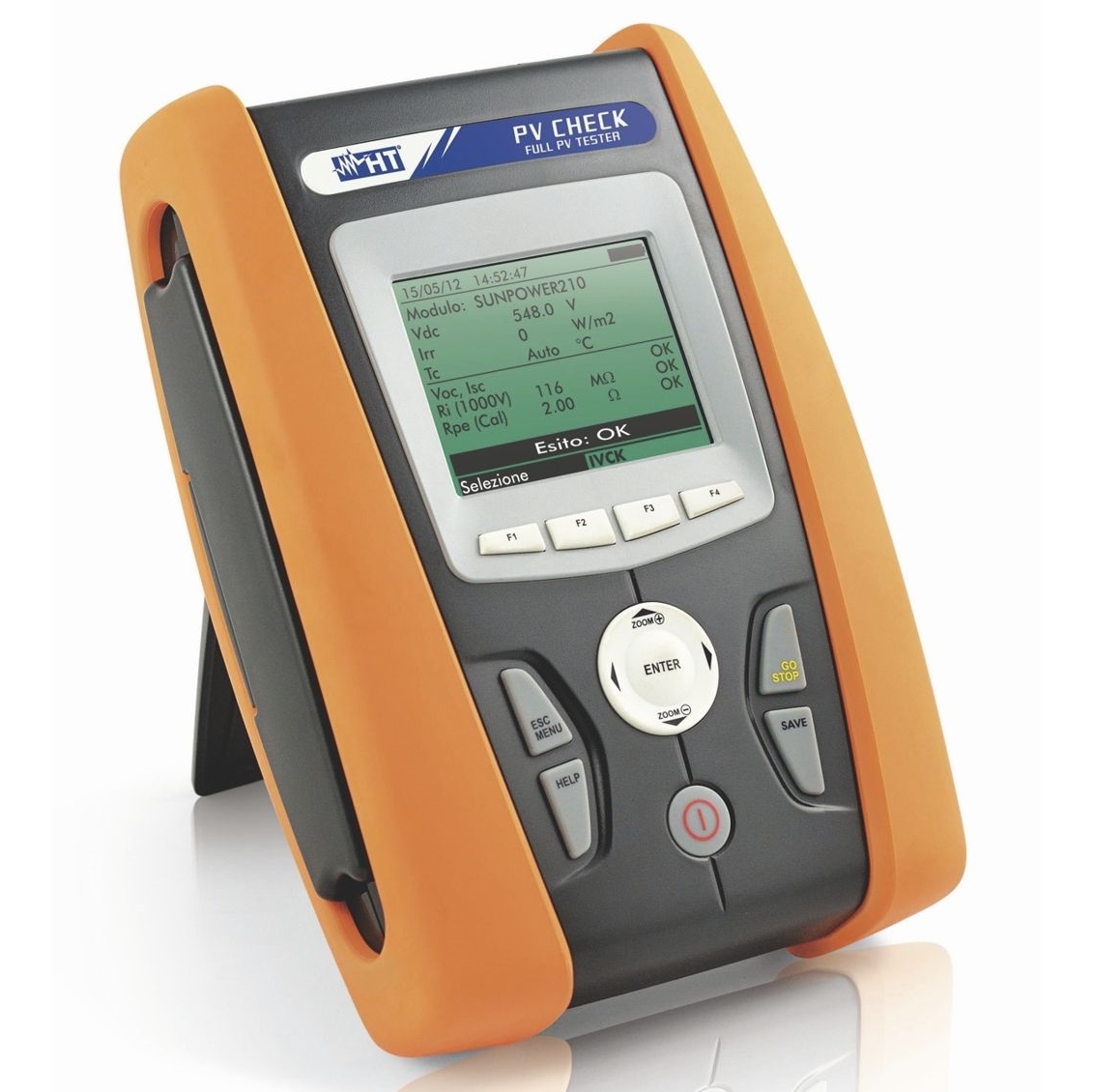

Dispozitivul multifuncțional PVCHECKs permite efectuarea rapidă și sigură a testelor de electrosecuritate (pentru DC) și a testelor de funcționare pentru modulele / șirurile de module ale sistemelor fotovoltaice, conform cerințelor standardului IEC / EN62446. În cazul testelor de electrosecuritate, PVCHECK este capabil să măsoare rezistența de izolație a unui modul, șir sau chiar a unui întreg câmp fotovoltaic (IEC / EN62446), fără a fi necesară utilizarea unui întrerupător extern pentru scurtcircuitarea terminalelor pozitive și negative . De asemenea, PVCHECKs permite verificarea funcționalității conexiunilor modulelor și ale șirurilor de module din sistemele fotovoltaice - conform prevederilor standardului IEC / EN62446, prin măsurarea tensiunii circuitului deschis și a curentului de scurtcircuit în condiții de funcționare (OPC). Rezultatele măsurătorile sunt disponibile rapid, atât în termeni absoluți, cât și în comparație cu șirurile testate anterior. Nu în cele din urmă, PVCHECK-urile permit analiza performanței câmpului fotovoltaic (DC) în condiții de funcționare (conectare activă la invertor) prin utilizarea accesoriilor opționale SOLAR02 și HT304N, furnizând informații referitoare la puterea generată și la performanțele sistemului fotovoltaic, conform cerințelor IEC / EN62446.
Date tehnice
- Test rapid IVCK pentru măsurarea Voc și Isc pe modulele PV și șiruri de caractere: până la 1000V / 15A
- Utilizarea unității de la distanță SOLAR-02 cu conexiune USB RF: RF
- Tensiune AC / DC în sistemele monofazate / trifazate: DC
- Curentul AC / DC în sistemele monofazate / trifazate: DC
- Putere activă (P), reactivă (Q), aparentă (S): numai P
- Numărul maxim de parametri simultan selectabili: 5
- Înregistrarea cu o perioadă de integrare selectabilă: 5s-60m
- Domeniul de măsurare a curbei I-V / VOC-ISC: numai VOC-ISC 1000V / 15A
- Categoria de măsurare: CAT III 300V
- Capacitate memorie internă: 999 de locații
