Descriere

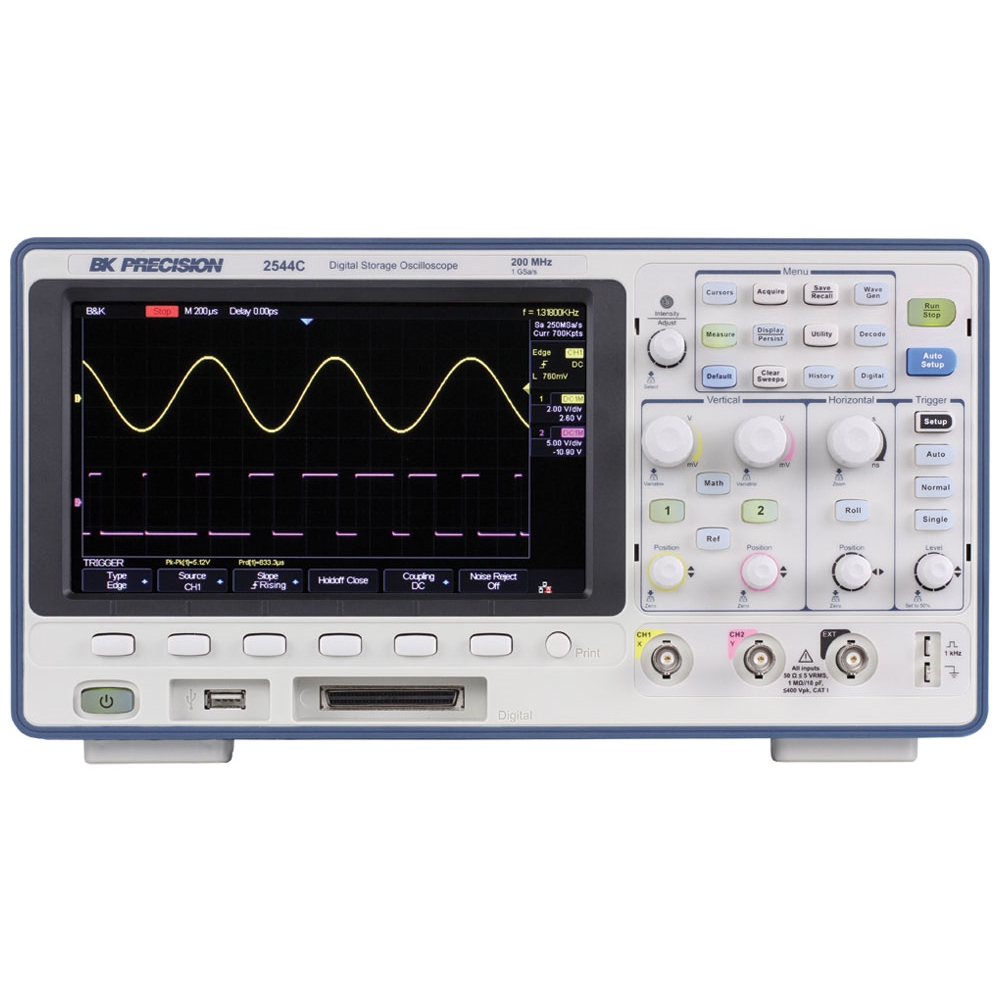

Cu o lățime de bandă de până la 200 MHz într-o configurație cu 2 canale, fiecare model lucrează la o rată maximă de eșantionare de 1 GSa/s și o adâncime de memorie de până la 14 Mpts. În plus, aceste osciloscoape dispun de afișaje color de 8 "cu 256 nivele de culoare, cu o rată de actualizare de până la 60.000 wfms/sec, ceea ce permite instrumentelor să capteze, cu o fidelitate înaltă, cele mai mici și rare anomalii ale semnalului de intrare. Analizorul logic și software-ul dedicat pun la dispoziția utilizatorului 16 canale digitale suplimentare și permit decodarea semnalelor unei magistrale seriale pe care rulează unul dintre protocoalele I2C, SPI, UART / RS232, CAN sau LIN.
Toate modelele familiei beneficiază, în mod standard, de un generator integrat de funcții / forme de undă arbitrare (AWG) de 25 MHz.
Date tehnice
- -banda de frecvență - până la 200 MHz
- -rata de eșantionare 1GSa/s
- -adâncimea de memorie 14 Mpts
- -16 canale digitale cu analizor logic (upgrade MSO)
- -sistem de decodare de bus serial care suportă protocoalele I2C, SPI, UART / RS232, CAN și LIN (opțiune upgrade )
- -generatorul de funcții / forme de undă arbitrare este disponibil standard pentru toate modelele
- -afișaj de 8" cu 256 de nivele de culoare
- -rata de captură a a formei de undă 60.000 wfms/s
- -FFT, inclusiv alte șapte funcții matematice: adunare, scădere, înmulțire, împărțire, integrare, diferențiere și rădăcină pătrată
- -36 măsurători automate
- -interfață de utilizator multilingvistică și funcție ajutor de tip contextual încorporat
- -software pentru administrare prin PC
- -port frontal USB pentru salvare forme de undă, setări și capturi de ecran
- - porturi LAN și USB (în configurația standard)
- - impedanță de intrare selectabilă (50 Ω și 1 MΩ)
